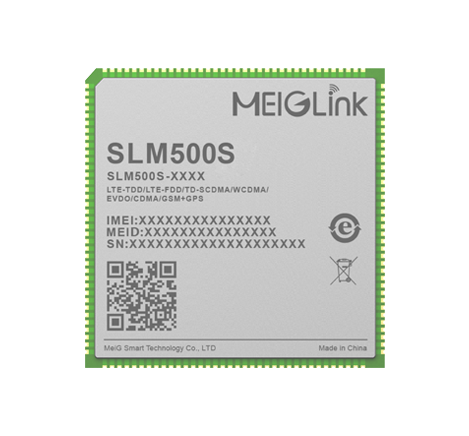

尊龙时凯中国官网入口SLM500S系列核心板，采用展锐SL8541E平台，CPU采用了28nm FinFET制程，内置64bit ARM、4 核A53（4*1.4GHz），支持Decode/encode最高1080P@30fps、H.264，支持 HD+屏幕分辨率，支持两路 ISP 摄像头，搭载 Android9.0 操作系统，支持板卡内存为1GB+8GB（2GB+16GB），支持 LTE Cat4，最大下行速率可达 150Mbps，支持 TD-LTE/FDDLTE/WCDMA/ GSM 多种网络制式，集成了 GNSS 和 2.4G Wi-Fi的宽带智能无线通信模组。
SLM500S系列模组，目前包含了以下区域的子型号：SLM500S-C、SLM500S-E*、SLM500S-LA*、SLM500S-AU*、SNM500S。
SLM500S可提供语音、短信、通讯簿、2.4G/5G Wi-Fi、BT和GPS 功能；产品支持双800W的3D摄像或景深拍照，可广泛应用于视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、车载设备、智能信息采集设备、智能手持终端、无人机等产品。
主要优势：
● 支持LTE Cat.4，最大下行速率可达 150Mbps
● 各网络制式的全面覆盖
● 支持主屏最高支持 HD+（1440x720），@60pfs
● 支持一路 13M 摄像头，一路 8M 摄像头，最高支持 13MP Camera
● 集成多星座 GNSS 接收机，满足不同环境下快速、精准定位的需求
● 支持1080P @30fps 视频的录制和播放
| 基本属性： | |
| 产品型号： | 智能模组SLM500S |

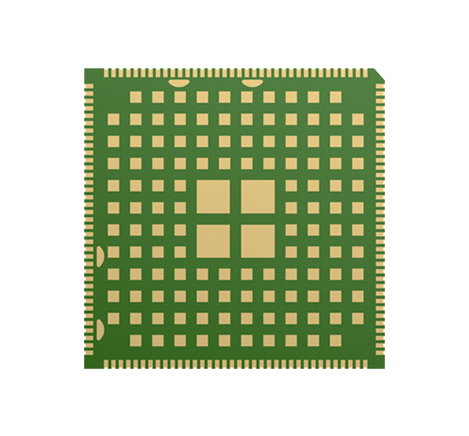

| 封装： | LCC+LGA 封装 |
| 尺寸： | 40.5×40.5×2.85mm |
| 重量： | < 13g |
| 工作温度范围： | -30°C ~ +75°C |
| 存储温度范围： | -40°C ~ +85°C |
| 一般特性： | |
| 操作系统： | Android 9.0 |
| 存储： | 8GB eMMC+1GB LPDDR3 （默认） 16GB eMMC+2GB LPDDR3 （可选） |
| 突出特性： | |
| WLAN： | 2.4G, 802.11 b/g/n |
| 蓝牙： | BT2.1+EDR/3.0/4.1 LE/4.2 BLE |
| GNSS ： | GPS/GLONASS/BeiDou |
| LTE Cat.4，支持分集接收天线，下行支持 MIMO 2×2，支持 3GPP E-UTRA Release 12 | |
| 带宽： | 1.4/3/5/10/15/20MHz |
| 内置充电芯片，最大支持5V@1A，支持双卡双待，通过USB进行固件更新 | |
| USB 接口： | |
| USB 2.0，支持 USB OTG | |
| I2C 接口： | 最大可支持3组 |
| (U)SIM 接口： | 3 组（1.8V/2.95V） |
| UART 接口： | 最大可支持2组（一组4线，一组2线） |
| SD 卡接口： | 1组 |
| PWRKEY ： | 1.8V，内部上拉 |
| SPI 接口： | 最大可支持2组 |
| ADC接口： | 1组 |
| GPIO接口： | *21 |
| 马达驱动接口： | 支持 |
| LED指示接口： | 支持 |
| 天线接口： | 主天线、分集天线、GNSS 天线和Wi-Fi & BT天线接口 |
| 音频接口： | |
| 模拟音频： | 扬声器*1、听筒*1、耳机*1、麦克风*2 |
| 摄像头接口： | |
| 主 Camera： | 4-lane MIPI_CSI; 辅 Camera：2-lane MIPI_CSI ;最高速率 2.1Gbps/Lane;可以最大支持 13M 像素拍照 |
| 触摸屏接口 ： | 电容式触摸屏 |
| 接口： | |
| LCM接口： | 4-lane MIPI_DSI HD+(1440×720) @60fps |
| 音频&视频： | |
| 支持 VoLTE 超高清语音通话，以及 SRVCC/CSFB 语音回落技术24-bit/192kHz 高保真音乐回放 | |
| 视频编解码： | 1080P @60fps |
| Wi-Fi 视频： | 编解码最高1080P @30fps |
| 灵敏度： | |
| LTE FDD B1： | -97dBm LTE FDD B3: -94dBm |
| LTE FDD B5： | -95dBm LTE FDD B8: -94dBm LTE FDD B20: -94dBm |
| LTE TDD B34： | -97dBm LTE TDD B38: -97dBm |
| LTE TDD B39： | -97dBm LTE TDD B40: -97dBm |
| LTE TDD B41： | -95dBm WCDMA B1: -110dBm WCDMA B5: -110dBm |
| WCDMA B8： | -110dBm |
| EGSM900： | -109dBm |
| DCS1800： | -109dBm |
| 输出功率： | |
| Class 4 (33dBm±2dB) for GSM850 | |
| Class 4 (33dBm±2dB) for EGSM900 | |
| Class 1 (30dBm±2dB) for DCS1800 | |
| Class 1 (30dBm±2dB) for PCS1900 | |
| Class E2 (27dBm±3dB) for GSM850 8-PSK | |
| Class E2 (27dBm±3dB) for EGSM900 8-PSK | |
| Class E2 (26dBm±3dB) for DCS1800 8-PSK | |
| Class E2 (26dBm±3dB) for PCS1900 8-PSK | |
| Class 3 (24dBm+1/-3dB) for WCDMA bands | |
| Class 3 (23dBm±2dB) for LTE-FDD bands | |
| Class 3 (23dBm±2dB) for LTE-TDD bands | |
| 电气参数： | |
| 供电电压： | 3.55V~4.4V，典型值 3.8V |
| GSM： | |
| GPRS： | 最大 107Kbps (DL)/85.6Kbps (UL) |
| EDGE： | 最大 236.8Kbps (DL)/236.8Kbps (UL) |
| 数据特性： | |
| LTE： | Cat.4 FDD: 最大 150Mbps (DL)/50Mbps (UL) Cat.4 TDD: 最大 117Mbps (DL)/30Mbps (UL) |
| UMTS： | DC-USDPA: 最大 42Mbps (DL) HSUPA: 最大 5.76Mbps (UL) WCDMA: 最大 384Kbps (DL/UL |
| TD-SCDMA： | 最大4.2Mbps (DL)/2.2Mbps (UL) |
| CDMA2000： | EVDO: 最大3.1Mbps (DL)/1.8Mbps (UL) 1X Advanced: 最大307.2Kbps (DL/UL) |
| 中国/印度： | |
| SLM500S-C： | |
| LTE-FDD： | B1/B3/B5/B8 |
| LTE-TDD： | B34/B38/B39/B40/B41 |
| WCDMA： | B1/B8 |
| GSM： | 900/1800MHz |
| 欧洲、中东、非洲/韩国/泰国： | |
| SLM500S-E*： | |
| LTE-FDD： | B1/B3/B5/B7/B8/B20 |
| LTE-TDD： | B38/B40/B41 |
| WCDMA： | B1/B5/B8 |
| GSM： | 850/900/1800/1900MHz |
| 澳大利亚/台湾/巴西： | |
| SLM500S-AU*： | |
| LTE-FDD： | B1/B3/B5/B7/B8/B28 |
| LTE-TDD： | B40 |
| WCDMA： | B1/B2/B5/B8 |
| GSM： | 850/900/1800/1900MHz |
| 拉丁美洲： | |
| SLM500S-LA*： | |
| LTE-FDD： | B2/B4/B5/B7/B8/B25/B28/B66 |
| LTE-TDD： | B40 |
| WCDMA： | B2/B5/B8 |
| GSM： | 850/900/1900MHz |
| 全球： | |
| SNM500S： | |
| 仅支持 Wi-Fi & BT | |
